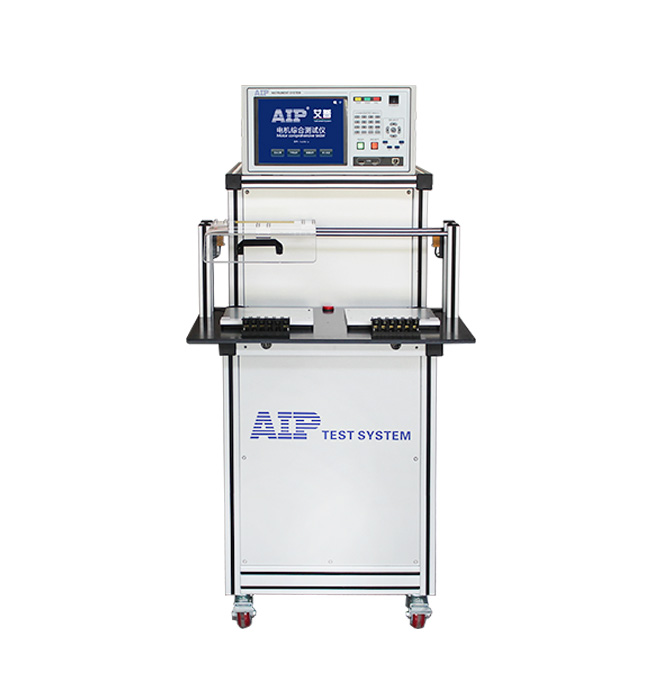

步進電機定子測試系統

一、功能特點

1、操作簡單：10.4寸LCD大液晶，觸摸屏、數字按鍵兩種操作模式，可隨意選擇，人性化操作界面，功能界面自帶幫助文檔。

2、超高性能：兼容耐壓、絕緣、匝間、電阻、轉向、電感等測試項目。

3、適應性強：匝間測試支持10uH以上線圈的匝間測試，匝間測試電壓閉環反饋，測試更加準確。

4、易于維護：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換。

5、超高效率：一次接線，一站式完成全部性能檢測。

6、使用方便：專業測試軟件，人性化操作界面，內置幫助文檔，標配高性能觸摸屏和數字鍵盤。

7、接口豐富：儀表自帶USB、LAN(可轉換為RS232、RS485等）接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

8、多樣啟動：啟動方式可選按鈕啟動、滑罩啟動、網絡啟動，可自由選擇。

9、語言支持：產品標配中文操作界面，可選配多種語言界面，滿足國內外客戶使用。

10、智能化：系統可通過網絡接口與外部互聯網進行連接，實現數據交互與資源共享，滿足新一代物聯網的需要。

11、模塊化：測試模塊完全獨立，可根據需求實現串行或并行測試，單工位或多工位組合測試模式。

二、步進電機定子測試方法

在步進電機的制造與維護過程中，使用步進電機定子測試系統對定子進行詳細的測試至關重要。步進電機定子測試系統滿足電機廠家產線批量測試及實驗室驗證性測試的需求。

1、選擇步進電機定子測試的技術參數。其中包括連接測試設備和設置測試參數。這里通常通常包括選擇合適的測試模式（如絕緣電阻測試、繞組電阻測試等），以及配置測試儀器的參數，以確保測試結果的準確性。

2、絕緣測試：在絕緣電阻測試中，測試系統會使用自動對定子繞組進行測量。測試系統會記錄繞組與地之間的絕緣電阻值，并與標準值對比。如果絕緣電阻低于預設閾值，系統將發出警報，提示可能的絕緣問題。

3、電阻測試：繞組電阻測量定子繞組的電阻值。測試系統將比較實際測得的電阻值與設計規范中的標準值，確保繞組沒有短路或斷路情況。

4、電感測試：通過測量繞組的電感值，系統可以評估繞組的磁性能。任何顯著的電感變化都將被記錄并分析，以檢測潛在的繞組損壞或磁芯問題。

通過步進電機定子測試系統的綜合測試，可以全面了解定子的健康狀態，及時識別并解決潛在問題，從而保障步進電機的可靠性和性能。

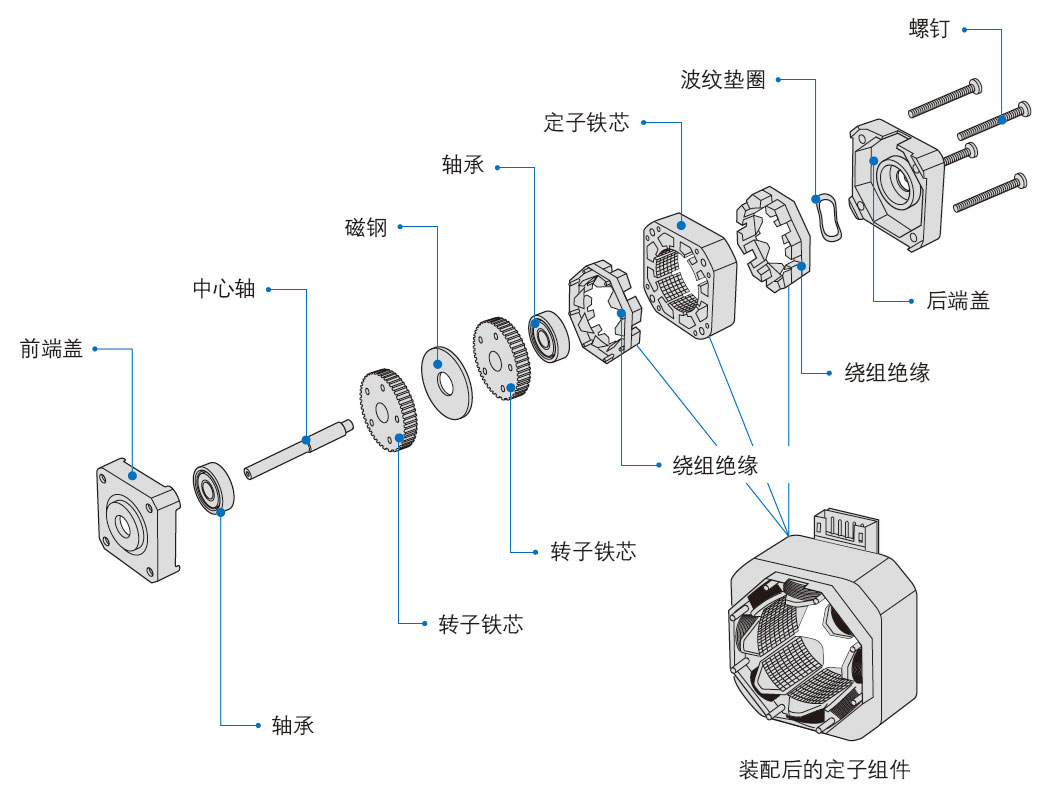

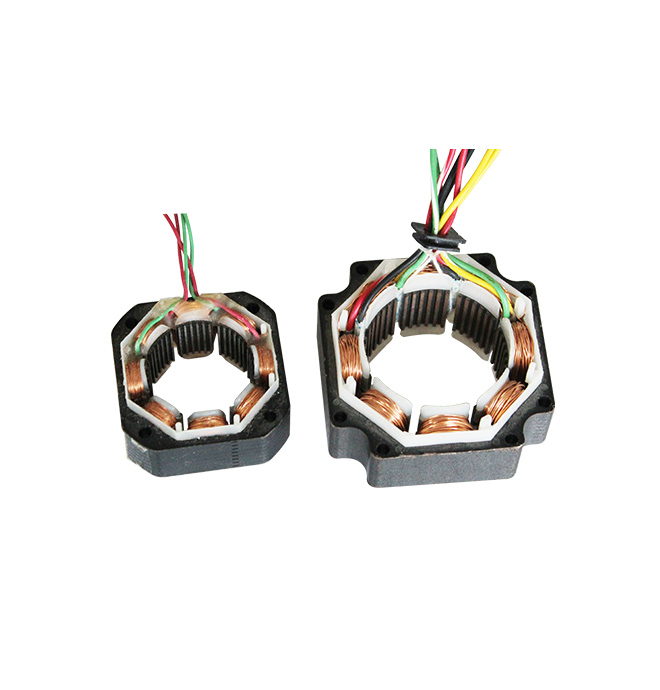

三、步進電機的定子由什么和線圈組成

步進電機是一種廣泛應用于精確位置控制和速度調節的電機，其工作原理依賴于電磁感應。步進電機的定子部分是其核心組件之一，它由定子鐵芯和定子繞組（線圈）兩部分組成，共同決定了電機的性能和效率。

1、步進電機定子鐵芯：定子鐵芯是定子的基礎結構，通常由多個疊層的硅鋼片構成。硅鋼片的疊層設計使得定子鐵芯具備良好的磁導性，同時減少了電磁損耗和熱量生成。鐵芯的主要作用是增強磁場的集中性，提高電機的磁通量，從而使得電機在運行過程中能夠產生穩定且強大的磁場。

2、步進電機定子繞組：也稱為定子線圈，是安裝在定子鐵芯上的電纜繞組。繞組通常使用高導電性的銅線，以確保電流能夠順利通過，并產生足夠的電磁力。在步進電機中，定子繞組的布置方式和通電方式直接影響到電機的步距角和轉動精度。通過控制不同繞組的電流，步進電機能夠在特定的角度內實現精確的步進運動。

這兩部分的協調工作使得步進電機能夠通過電磁力驅動轉子，精確地控制其運動方向和角度，從而滿足各種應用需求。
